Что в мире?
Сравнение современных корреляционных течеискателей
Анализ параметров и характеристик лучших зарубежных корреляционных течеискателей (см. приведенную далее Таблицу), показывает, что они не ориентированы для применения на магистральных теплотрассах центрального отопления (ЦО) и на трассах систем холодного водоснабжения (ХВС) в странах СНГ и Украине. Трубопроводные трассы ЦО и ХВС в странах СНГ и Украине имеют ряд существенных особенностей по сравнению с зарубежными трубопроводами теплоснабжения и ХВС.
К основным особенностям магистральных теплотрасс ЦО, прежде всего, относятся следующие:
- высокая температура воды в трубопроводах, значительно превышающая 60°С (предельное значение для зарубежных теплотрасс) и достигающая в отопительный сезон от 90°С до 120°С, что накладывает необходимые требования на допустимые рабочие температуры датчиков, которым не удовлетворяют все зарубежные течеискатели;
- широкий интервал возможных значений температуры окружающей среды электронных блоков - (от -30°С до +50°С), который значительно превышает допустимые температурные интервалы работы зарубежных течеискателей (см. таблицу ниже);
- глубокие и длинные стандартные тепловые камеры накладывают требования к длинам кабелей датчиков (которые в зарубежных приборах обычно составляют примерно 2 м);
- наличие радионепрозрачных объектов на теплотрассах глубоких и длинных камер с коллекторами и глухих подвалов, что требует наличие кроме радиосвязи также и кабельной катушки с усилителем, которая отсутствует в комплектах зарубежных корреляционных течеискателей;
- на магистральных трассах ЦО встречаются участки между камерами и колодцами с большими длинами, отсюда возникает необходимость обеспечения устойчивой радиосвязи между датчиками и блоком обработки сигналов на больших расстояниях, что не всегда выполняется в зарубежных приборах.
Особенности трубопроводов ХВС в СНГ являются аналогичными приведенным выше особенностям для стальных трубопроводов на трассах ЦО (кроме высокой температуры транспортируемой воды). Особенность пластмассовых трубопроводов ХВС в странах СНГ и Украине состоит в том, что во многих колодцах не установлены пожарные гидранты. Эта особенность исключает применение зарубежных корреляционных течеискателей для поиска утечек на пластмассовых трубах ХВС, поскольку все известные зарубежные корреляционные течеискатели требуют использовать гидрофоны-датчики при поиске утечек (кроме корреляционного течеискателя "КОРШУН-12М"). Однако, гидрофоны-датчики можно применять только при наличии двух гидрантов на диагностируемом трубопроводе, что практически всегда не имеет место.(Корреляционный течеискатель "КОРШУН-12М" не требует применения гидрофонов-датчиков при поиске утечек на пластмассовых трубах).

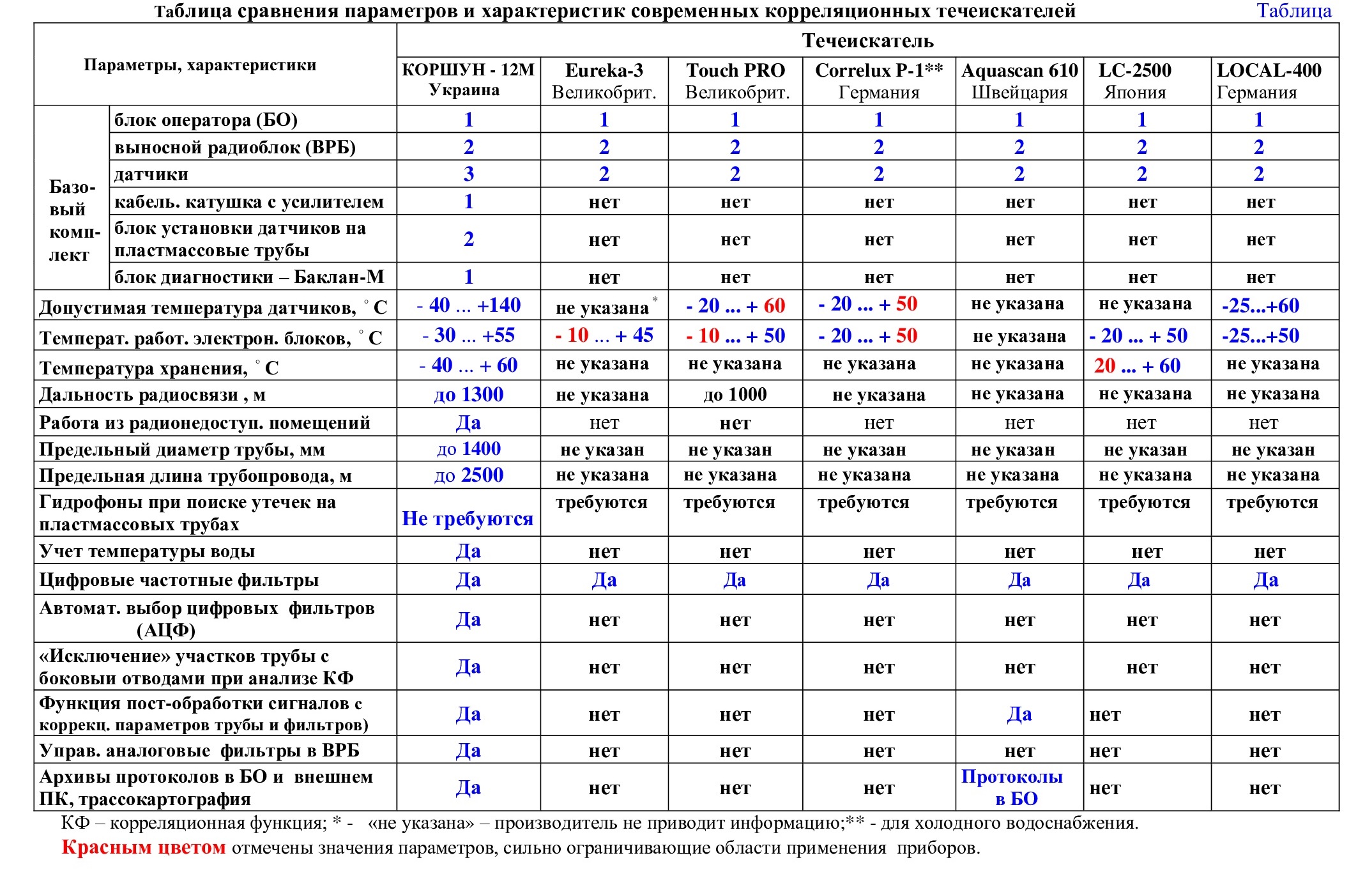

Перечисленные особенности трасс ЦО и ХВС в странах СНГ и Украине накладывают жесткие требования на параметры и конструкции датчиков и электронных блоков течеискателей. Таким требованиям не соответствуют параметры и характеристики известных зарубежных корреляционных течеискателей, что следует из приведенной ниже Таблицы сравнения параметров и характеристик зарубежных корреляционных течеискателей. Например, из приведенной Таблицы следует, что все зарубежные течеискатели практически можно применять только когда температура воды в трубах не превышает 60°С.
Некоторые фирмы даже комплектуют течеискатели теплоизоляторами для датчиков в виде прутков с магнитом и площадкой для установки датчиков. Применение этих теплоизоляторов, естественно, существенно ухудшает чувствительность зарубежных приборов. Приведенные ограничения и особенности не относятся к приборам типа КОРШУН-12М. Конструкции и комплекты поставки этих приборов учитывают указанные особенности трубопроводов трасс ЦО и ХВС в странах СНГ. Например, штатный комплект поставки приборов содержит кабельную катушку с усилителем, датчики с удлиненными кабелями, блок установки датчиков на пластмассовые трубы, которые не требуют применения гидрофонов и др.
Необходимо отметить, что течеискатели типа КОРШУН-12М, имеют специальные программные и аппаратно встроенные функции обработки сигналов утечек, которые улучшают обнаружаемость и точность поиска утечек и которые отсутствуют в зарубежных течеискателях. К таким функциям относятся, например, следующие:
- функция «автоматического выбора и установки цифровых фильтров» – АЦФ, которая в сложных шумовых условиях значительно улучшает обнаружаемость и точность определения коордмнат утечек;
- режим «пост-обработки», который дает возможность проводить повторные вычисления корреляционных функций (КФ) с помощью сигналов, автоматически сохраняемых в памяти прибора совместно с протоколами утечек, причем в режиме «пост-обработки» при повторных вычислениях КФ имеется возможность корректировать параметры трубопровода, значения температуры воды, параметры цифровых фильтров и др.
Для обеспечения возможности поиска утечек в случае глубоких
и протяженных тепловых камер и колодцев, глухих (радионепрозрачных) помещений
типа подвалов течеискатели «КОРШУН» имеют в своем составе кабельную катушку
с предварительным усилителем и кабелем длиной 100 м. Зарубежные течеискатели
такое оборудование не имеют в поставляемых комплектах.
Перечисленные выше особенности отечественных тепловых трасс ЦО и трасс
стран СНГ и соответствующие им требования к корреляционным течеискателям
аналогичны особенностям трасс ХВС (кроме высокой температуры транспортируемой
в трубопроводах воды).
Для оценки уровней качества зарубежных приборов в Таблице сравнения корреляционных течеискателей приведены параметры и характеристики корреляционных течеискателей типа КОРШУН-12М. Результаты анализа этих параметров и характеристик позволяют сделать выводы о том, что течеискатели КОРШУН-12М удовлетворяют требованиям применения на трассах ЦО и ХВС в странах СНГ и Украине значительно в большей мере, чем зарубежные течеискатели.
Течеискатели КОРШУН-12М имеют более высокие показатели чувствительности и точности поиска координат утечек воды в напорных трубопроводах по сравнению с зарубежными корреляционными течеискателями, что следует из результатов испытаний течеискателей (см. раздел «ИСПЫТАНИЯ»).
Проведенный сравнительный анализ современных корреляционных течеискателей может быть, по нашему мнению, полезным при решении практических задач комплектации диагностических лабораторий для трубопроводных трасс ЦО и ХВС в Украине и странах СНГ.
