Продукция, снятая с производства:
корреляционные течеискатели

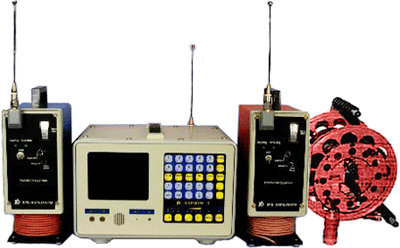

«КОРШУН-10»

Версия для печати



ОБЛАСТЬ ПРИМЕНЕНИЯ

Прибор «КОРШУН-10» является продолжением серии течеискателей «КОРШУН», хорошо зарекомендовавших себя в различных регионах России и Украины.


Как и предыдущие модели, течеискатель «КОРШУН-10» характеризуется:

  • индустриальным исполнением: температура работы блоков - от -30 °C до +50°C, хранения - от -40°С до + 60°С; пыле-, влаго-, виброзащитен;
  • наличием аналоговых и цифровых шумоподавителей для увеличения чувствительности и надежностиопределения координат утечек на трубопроводах, проложенных вдоль нагруженных автомобильных и других трасс;
  • наличием цифровых спектранализаторов с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки;
  • наличием возможности ручной и автоматической установки цифровых фильтров с высокой избирательностью и добротностью;
  • в режиме двухканального осциллографа обеспечена возможностью наблюдения и оценки как выходных сигналов прибора, так и сигналов вибродатчиков;
  • наличием возможности ведения протоколов и архивов результатов поиска утечек, вывода их на принтер и передачи соответствующих файлов на внешний компьютер;
  • прибор оснащен двумя радиоканалами для передачи сигналов от датчиков в блок оператора и кабельной катушкой с предварительным усилителем для передачи сигналов из радионедоступных помещений.



В отличие от предыдущих моделей течеискатель «КОРШУН-10»:

  • комплектуется выносными радиоблоками с перестраиваемыми фильтрами, увеличивающими общую шумозащищённость прибора;
  • изменены датчики (акселерометры)для повышения их чувствительности и надежности;
  • улучшены алгоритм и программа цифровой обработки сигналов для увеличения чувствительности и помехозащищённости прибора при поиске утечек;
  • введён специальный режим работы для ПВХ труб;
  • введён режим автоматического определения скорости распространения гидравлических волн в диагностируемой трубе.



ПРИНЦИП ДЕЙСТВИЯ

На концах диагностируемого участка трубопровода, находящегося под давлением, устанавли- ваются вибропреобразователи, улавливающие шум утечки. Принимаемые сигналы усиливаются и по каналам связи (кабельным или радио) передаются в блок оператора. Исходной информацией для течеискателя являются: длина диагностируемого участка трубопровода, диаметр и материал трубы, вид и температура транспортируемой среды или скорость распространения гидравлических волн (если она известна для данного трубопровода). Принцип действия течеискателя основан на обнаружении подобных сигналов и определении утечки по экстремуму корреляционной функции с автоматическим вычислением расстояния до места утечки.



КОМПЛЕКТНОСТЬ

  1. Блок оператора – 1 шт.
  2. Водозащищенные датчики, содержащие пьезокерамические вибропреобразователи, магнитные держатели и кабели – 3 шт.
  3. Кабельная катушка с предварительным усилителем – 1 шт.
  4. Кабельная катушка с предварительным усилителем * – 1 шт.
  5. Блок контроля «БАКЛАН-2» ** – 2 шт.
  6. Универсальное зарядное устройство «УЗИП-3» – 1 шт.
  7. Универсальное зарядное устройство «УЗИП-3» – 1 шт.

* Возможна комплектация одним выносным радиоблоком и двумя кабельными катушками.
** Поставляется по согласованию с заказчиком.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Длина диагностируемого участка трубопровода -

до 3000 м

Диаметр диагностируемого трубопровода -

до 1400 мм

Точность (приборная) -

± 0,1 м

Полоса рабочих частот -

20 Гц … 4,5 кГц

Чувствительность датчиков -

> 0,33 В/g

Минимальное давление в трубопроводах -

1,5...2,0 Атм

Источник питания блока оператора -

аккумуляторное, 0,0...16,0 В

Потребляемый ток, при Uпит = 12 В (10,2 В) -

не более 1,2 (1,5) А

Частота несущей радиоканала, МГц -

из диапазона 433 – 434.79

Время работы выносного радиоблока без подзарядки встроенного аккумулятора -

не менее 8 часов

Температура работы:



- для датчиков -

-40…+140 °С

- для выносных блоков -

-30…+50 °С

- для блока оператора -

-30…+50 °С

Температура хранения -

-40…+60 °С

Массогабаритные параметры:



- блок оператора с амортизаторами -

285х205х260 мм; 6,5 кг

- кабельная катушка с предварительным усилителем и датчиком -

260х255х255 мм; 5,8 кг

- выносной блок радиоканала с предварительным усилителем -

230х115х310 мм; 4,5 кг
