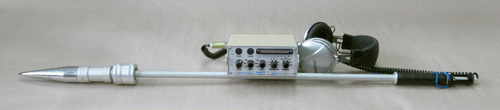

«АИСТ-7»

Версия для печати



НАЗНАЧЕНИЕ

Течеискатель «АИСТ-7» предназначен для определения места разгерметизации напорных тру-бопроводов систем водо-, тепло-, газо-, паро-, нефтепродуктоснабжения.

Принцип действия прибора основан на преобразовании вибраций грунта, возбуждаемых свищом, в электрические сигналы и последующей их линейной частотной и нелинейной фильтрацией с целью обнаружения и оценки параметров сигналов утечек на фоне посторонних шумов, создаваемых многочисленными источниками (транспортными средствами, ветром и т. д.). Прибор является переносным. Датчик прибора устанавливается на грунт над диагностируемым трубопроводом.

Частотная фильтрация сигналов датчиков осуществляется линейными фильтрами верхних и нижних частот (ФВЧ и ФНЧ). Фильтрация продолжительных «импульсно-подобных» шумовых сигналов (которые создаются, например, порывами ветра, проезжающими автомобилями и т. д.) осуществляется нелинейными цифровыми фильтрами.

Слуховая индикация сигналов датчиков осуществляется посредством головных телефонов с регулировкой уровня громкости. Визуальная индикация отфильтрованных сигналов датчиков осуществляется с помощью двух линеек светодиодов. Шкала каждой светодиодной линейки индикатора имеет 32 градации.

В приборе имеется память на 15 значений для фиксации и анализа распределения уровня шумов грунта вдоль исследуемой трассы.



КОМПЛЕКТНОСТЬ

  1. Блок оператора – 1 шт.
  2. Всегрунтовый штырьевой датчик – 1 шт.
  3. Головные наушники – 1 шт.
  4. Зарядное устройство – 1 шт.
  5. Методика применения – 1 шт.
  6. Транспортный футляр для датчика – 1 шт.
  7. Транспортная сумка-саквояж – 1 шт.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

  • Всегрунтовый датчик обеспечивает возможность работать на произвольных грунтах, в том числе на неровных твердых и мягких, травянистых, покрытых снегом или водой грунтах, а также на асфальте.
  • Встроенные фильтры подавляют как короткие, так и продолжительные «импульсноподобные» помехи.
    Температура работы электронного блока и датчика – от -30 °C до +55 °C, хранения – от - 40 °C до +70 °C.
  • Модернизированный акустический блок исключает искажение сигналов типа ограничения по уровню, обеспечивая высокое качество звучания сигналов датчика в наушниках.



ОБЩИЕ ХАРАКТЕРИСТИКИ

Прибор имеет:

  • два уровня нелинейных цифровых фильтров, которые дают возможность фильтровать короткие и продолжительные «импульсноподобные» шумовые сигналы;
  • малый собственный шум электронных блоков, что обеспечивает высокую чувствительность;
  • повышенную защищенность от акустических помех;
  • узкую диаграмму направленности датчика;
  • конструкцию датчика, которая обеспечивает возможность работы на неровных, травянистых, покрытых снегом и водой грунтах, а также на асфальте;
  • расширенные температурные диапазоны работы и хранения;
  • пылевлагозащитное исполнение;
  • память на 15 значений.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Коэффициент усиления – регулируемый в диапазоне –

42 дБ.

Максимальный коэффициент усиления –

700 000.

Частотные аналоговые фильтры:
нижних частот –
верхних частот –


3 диапазона;
3 диапазона.

Нелинейные цифровые фильтры –

два уровня.

Индикация сигналов:

– визуальная: двухрядная светодиодная шкала, каждый ряд имеет –
и обеспечивает –

16 диодов
32 градации;

слуховая –

головные телефоны.

Память для измеренных значений –

15 ячеек.

Всегрунтовый датчик –

штырьевой, с пьезокерамическим вибропреобразователем.

Питание –

аккумуляторное, 7,2 В
(никель-кадмиевая батарея).

Потребляемый ток обеспечивает –

18 часов непрерывной работы.

Температура работы –

-30° ... +50° С.

Температура хранения –

-40° ... +60° C.

Габаритные размеры блока оператора –

158 х 162 х 70 мм.

Масса блока оператора –

не более 1,4 кг.
